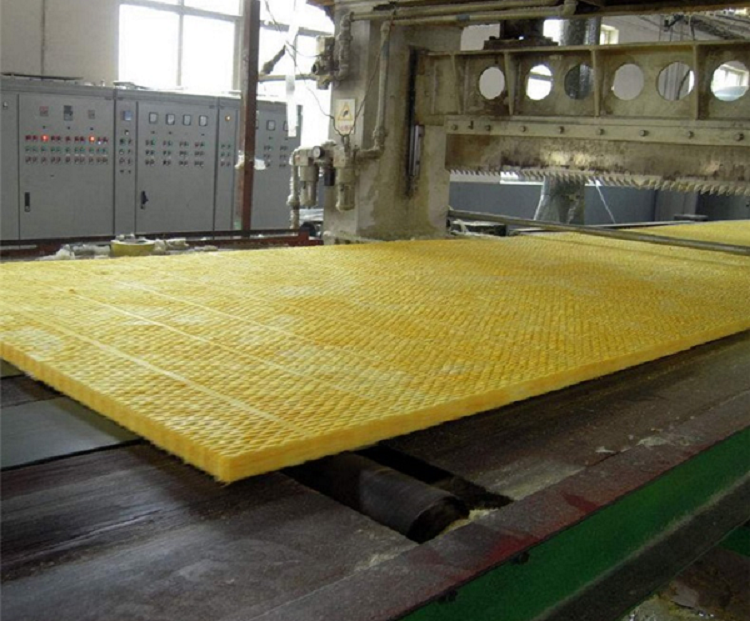

玻璃棉(最初也称为玻璃纤维)是一种绝缘材料，由玻璃纤维加上树脂作为粘合剂制作而成。玻璃棉和岩棉采用的原材料都是矿物纤维，因此通常被称为“矿棉”。玻璃棉是温度约为1450℃的熔融玻璃的熔炉产物。将熔化的玻璃纺成纤维。该工艺基于在高速旋转机械中旋转熔融玻璃，有点类似于生产棉花糖的工艺。在玻璃纤维纺丝过程中，加入树脂，然后将玻璃棉制成卷状或板状，具有不同的保温性能和机械性能。玻璃棉也可以被生产为可以喷涂或施加在待绝缘表面上的适当位置的材料。

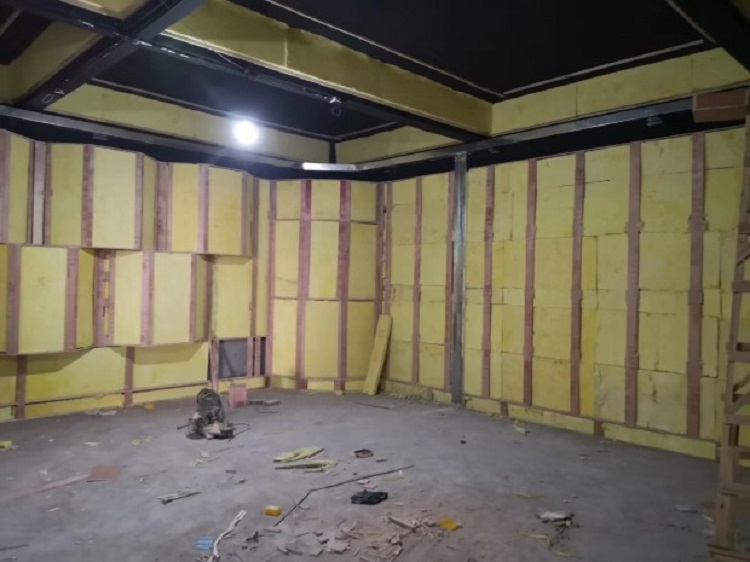

玻璃棉的应用包括结构隔热、管道隔热、过滤、隔音等。玻璃棉是一种多功能材料，可用于墙壁、屋顶和地板的隔热。它可以是松散的填充材料，吹入阁楼，或者与活性粘合剂一起喷洒在结构的底面上。在玻璃棉安装过程中，应始终保持干燥，因为含水量的增加会导致导热系数显着增加。

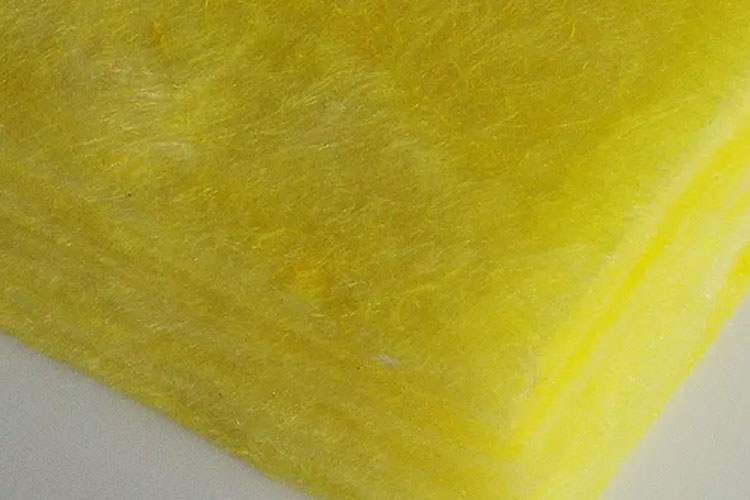

玻璃棉的导热系数是直接反映了其保温性能。导热系数的定义是：在稳定传热条件下，1m厚的材料，两侧表面的温差为1度(K，℃)，在1秒内(1s)，通过1平方米面积传递的热量。导热系数的单位为W/(m·K)，即瓦特每米每开尔文。材料的导热率越低，材料抵抗热传递的能力就越大，因此隔热效果就越好。玻璃棉的导热系数值在0.032~0.040W/m∙K之间。

玻璃棉的导热系数并不是一直处于某一个值，其导热系数会受到自身密度、纤维直径和长度、使用温度等多方面的影响。

玻璃棉密度对导热系数的影响：密度越大，玻璃棉的纤维越紧密，热量传递的路径也更复杂，从而阻碍了热量的传递。然而，当玻璃棉密度过高，气体空间会减小，导致岩棉板中的热辐射和对流热损失增大，进而使得导热系数在密度减小到一定程度后增加。这个密度的临界值大约在60kg/m³。

纤维直径和长度：纤维直径越小，纤维之间的接触面积越小，热量传递的路径也更复杂。纤维长度越长，纤维之间的接触面积也越小，热量传递的路径也更复杂。经检测，玻璃纤维直径每减少1HT(约为四分之一为微米)，其导热系数可降低2.3%。

使用温度：温度越高，分子的热运动越剧烈，热量传递的速度也越快，从而导致热传导率的增加。

玻璃棉的导热系数一般在0.032~0.040W/m∙K之间，其导热系数会受到自身的密度、纤维直径和长度、使用温度的影响。想要购买玻璃棉保温材料或者想了解相关资讯，请关注尤特森玻璃棉厂家。
