随着科技的不断进步，气凝胶作为一种新型的高效隔热材料，在建筑、航空航天、汽车等领域得到了广泛应用。然而，气凝胶本身存在机械性能差、易碎等缺点，因此常与其他材料复合以增强其性能。纤维毡作为一种常见的增强材料，与气凝胶的复合可以显著提升气凝胶的力学性能和隔热性能。本文将对气凝胶与三种纤维毡复合的性能进行对比分析。

一、复合材料的制备

在制备气凝胶与纤维毡复合材料时，通常采用将气凝胶浆料与纤维毡直接复合的方法。这种方法简化了制备工艺，节约了成本，并且避免了使用水性溶剂溶解气凝胶粉时对气凝胶结构的破坏。通过调整气凝胶与纤维毡的比例、复合工艺等参数，可以获得具有不同性能的复合材料。

二、性能对比

1. 微观形貌与复合程度

- 玻璃纤维毡‌：气凝胶与玻璃纤维复合完好，纤维间的空隙基本被气凝胶填充，这有助于降低导热系数并提高机械性能。

- ‌陶瓷纤维毡‌：陶瓷纤维的纤维直径较小，导致体积收缩率大。气凝胶与陶瓷纤维结合较好，但纤维之间缺少填充。

- ‌玄武岩纤维毡‌：玄武岩纤维的纤维直径最粗，气凝胶在纤维上的复合程度较差，但气凝胶能均匀附着在纤维上。

2. 导热性能

三种气凝胶纤维复合毡在不同温度下都表现出极佳的隔热性能。其中，气凝胶玻璃纤维复合毡的保温隔热性能最优，其次是气凝胶玄武岩纤维复合毡，最后是气凝胶陶瓷纤维复合毡。这主要是由于玻璃纤维毡中的纤维与气凝胶附着完好，纤维间填充了大量气凝胶，形成了更有效的隔热层。

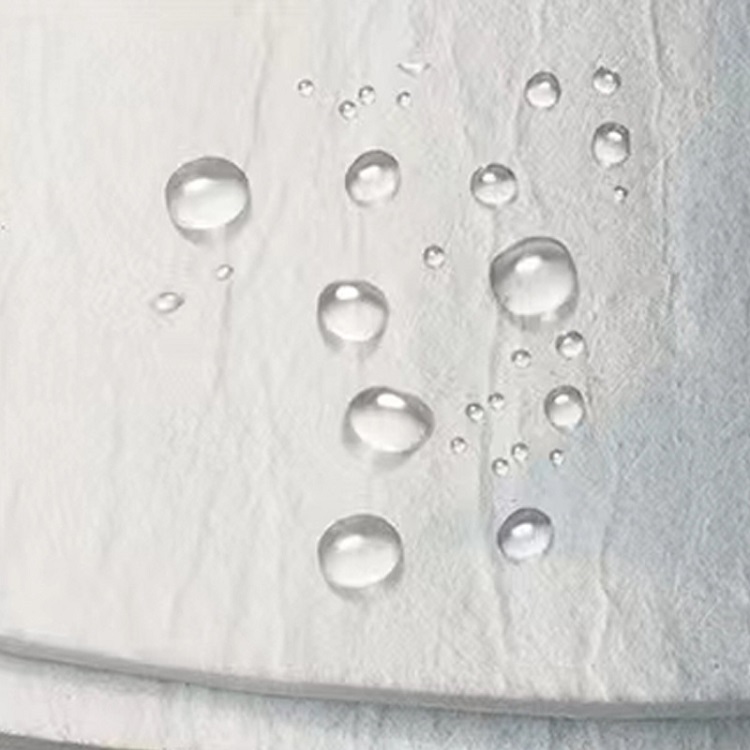

3. 疏水性能

三种气凝胶纤维复合毡都表现出一定的疏水性。静态下，玻纤、陶纤、玄武岩气凝胶毡的疏水角分别为19°、17°和15°。

4. 机械性能

- 在拉伸强度方面，玻璃纤维毡最优，玄武岩纤维毡次之，陶瓷纤维毡最差。气凝胶与纤维毡复合后，机械强度有所提升，这主要是由于气凝胶填充了纤维间的空隙，增加了材料的密实度。

- 在压缩强度方面，玄武岩纤维毡表现出色，尤其是在20%及30%的压缩率下。这表明玄武岩纤维复合毡在承受压力方面具有优势。

综上所述，气凝胶与不同纤维毡复合后，其性能表现出显著差异。在实际应用中，应根据具体需求选择合适的气凝胶复合材料，以获得最佳的性能和经济效益。后续想要了解更多有关气凝胶的资讯，请关注尤特森气凝胶厂家。
